一、超聲法及綜合法測強
1. 測量精度問題
混凝土強度~聲速關系為f=avb ，這是冪函數。由誤差傳遞分析可知：
δf=bδv （1）
式中 δf、δv分別為強度與聲速的最大相對誤差；
b 為相關式中的回歸系數，通常為4~6之間。
這就是說，聲速測量誤差或其波動所引起計算強度誤差或波動要大4~6倍。如果希望由聲速測量引起的推算強度的誤差不超過10%（還有相關曲線帶來的誤差），則聲速測量的誤差應控制在
范圍內，平均為2.2%。要求δv為2.2%，而聲速v=
，因為δv=δl+δt，若距離的測量誤差以1%計，則聲時的最大誤差δt=δv-δt=2.2-1.0=1.2%。
1.2%的準確度是很高的，長距離測量時問題不大，短測距時則應認真對待。例如，測15cm試件，聲時為30μS ，要達到1.2%的準確度，聲時測量的絕對誤差應小于30×1.2%=0.36μS。正因為如此，有一系列問題要注意：
（1） 超聲儀測時最小分度應為0.1μS；（2）測讀聲時時首波起點要仔細對準；（3）t0要標定準；（4）各種影響測量結果的因素，如測距、混凝土濕度、探頭頻率等影響都應考慮。
2.估計強度的變化
缺陷處的強度（不是泥砂）可按（1）式進行粗略估計，即：
聲速減少1%，強度降低5%。
二、超聲測試中的標準差與離差系數問題
1.分組抽樣與單個抽樣的標準差與離差系數
二者是不同的（圖1），但有以下關系：
S組=
；CV組=
（2）
式中 S單、CV單——單個抽樣的標準差、離差系數
S組、cV組—分組抽樣的標準差、離差系數
n——每組中試件個數
當n=1，S組= S單，n越大，二者差別越大
2.超聲測試獲得的計算強度標準差是分組抽樣的結果，取樣試件是單個抽樣的結果，二者是不同的，不能套用。測距越大，差別也越大。
二者關系如（2）式：CVˊ/ CV=1/
更不能用波速的標準差或離差系數來評判混凝土的勻質性。如前所述，波速的標準差或離差系數比強度標準差或離差系數小“b”倍。只能用于同測距下的相對比較。
三、關于不同類型的波
1. 不同類型波的波速
超聲探頭振動會發出各種類型的波。屏幕上的波只有正、負和振幅大小之分，如何來識別判斷？不同類型的波其速度不同：
縱波速度 VP=
（3）
橫波速度VS=
（4）
表面波速度VR=
（5）
式中ρ——密度；E—— 楊氏模量；σ——泊松比
（6）
一般固體σ在0.3左右，
，混凝土σ在0.2-0.3左右，
-1.87，因為
VR≈0.9VS，VP≈（1.8-2.0）VR

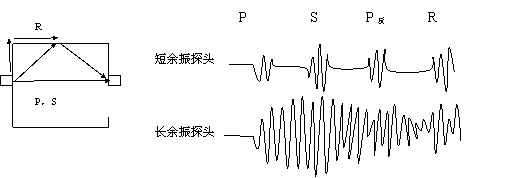

2.測試中的波形：
對測
四. 用普通縱波探頭測定表面波波速及彈性模量
1.用平測法進行多點測試，在坐標圖上可獲得二條直線，它們的斜率分別是混凝土縱波波（圖5）
速、表面波波速。根據這二個波速，可求解
得混凝土的彈性模量和泊松比。
2.關于雙探頭測厚
如下圖6所示，利用雙探頭測量，認為接收波中振幅
增大點是底面反射波的初至點，測定聲時，從而計算出
厚度h值。
若忽略表面波，認為凡振幅突然增大并反相的波是底面反射波的到達是不全面的。若混凝土的
按1.9計，當AB+BC<1.9AC時，波形突然增大和反相應是表面波的到達。當AB+BC=1.9AC時，底面反射波與表面波同時到達，此時，α角為58.5o，AC=1.2h。雙探頭測厚時，探頭測距應大于板厚的1.2倍以上。
五、聲測法灌注樁的幾點體會
1.聲測管接頭的影響
振幅驟減，聲時增大。
特點：（1）只有一個測點；（2）影響二個測試面；（3）探頭扶正器可探測到。
2.斜測的重要性
聲測管處常掛泥團，通過斜測（圖7）可避免誤判為成層狀缺陷。
進一步發展就是層析成象（CT圖）。圖8是灌注樁中的一段的CT圖。
圖中紅色區域正是泥砂團，聲速3700m/s。
3.二項指標判斷
灌注樁檢測中測量二項聲學參數：聲速和振幅。應充分利用這二項參數進行判斷。
混凝土離析，石子沉降，砂漿多，聲速低，但振幅不低，混凝土強度并不一定低。振幅低，聲速不低，往往是混凝土氣泡多，不一定是嚴重缺陷。只有聲速、振幅, 均突降，才是夾泥、沉渣與斷層。
5.波形反相：
探頭靠聲測管壁會發生這種情況，應加扶正器。
6.6db規定太嚴
測樁規程中把振幅小于平均振幅6db視為缺陷，似乎太嚴。新修訂的測缺規程未采用。
7.盡量不要提測定強度，因為管距不準，波速測值有誤差，相關曲線也沒有。
六、低應變測樁的波速、超聲測試波速、應力波波速
超聲測試是體波，邊界條件是被測試體的橫截面尺寸〉〉波長。超聲測試中波速為10cm左右。縱波波速 VP=。
低應變測樁是聲波在桿件中傳播，邊界條件是橫截面尺寸〈〈波長。此時波長為10多m。縱波波速 V0=
，比超聲測試的波速小許多。
以桿件中的波速按超聲測試的f—v關系推算強度是不對的。
塊體（半無限大）中應力波波速與超聲測試的波速關系大致為：
V應=（0.9~0.95）V超 。應力波速度略低與應力波頻率低有關。
