一、產品用途
建設工程：混凝土建筑物內的鋼筋分布，孔洞、疏松、剝離層等
缺陷的位置與范圍；
市政工程：探查地下管網（如水管、電力管線、油氣管線、熱力
管線等）的分布探測；
公路工程：公路路面的分層厚度以及地基脫空、回填欠實、地下
水滲漏等道路病害；
隧道工程：隧道超前預報、襯砌厚度、圍巖擾動、脫空與空洞等；
水利工程：江河湖泊大壩的隱患檢測、床面測繪及水下目標探測；
考古工作：古墓和古遺址的探測；
地質探查：巖層、空洞、斷層、地質結構、地下礦藏等目標的
探查。
二、技術參數
項目
技術指標
主機工作模式
一體式
天線中心頻率
標配500MHz和1000MHz，選配100MHz，1.5GHz，2.0GHz；
發射脈沖電壓峰值
<400V
系統最大動態范圍
168dB
脈沖重復頻率
138kHz
波形疊加次數
1～65535次，可選
數據采集方式
點測、連續測量
主機尺寸
368*223*100 mm
水平標記方式
手動或測距輪自動標記
主機重量
3.0kg
A/D轉換位數
16位
電源適配器規格
DC15V，6A
采樣點數
128、256、512、1024、2048、4096樣點/掃描
連續工作時間
＞5h
掃描速度
67、134、268、636掃描/秒
總功耗
<20W
時窗
25 ns、50 ns、75 ns、100ns、125ns、150ns、175ns、200ns,
工作環境溫度
-10℃ ~ 40℃
外設接口
USB口，視頻VGA口，電源口（充電口）
工作環境相對濕度
＜90%RH
三、性能特點
主機一體化便攜式設計、天線內置測距裝置，可單人完成測試工作；
主機采用高端嵌入式處理器，基于Windows平臺開發，體積小，重量輕，低功耗；
觸摸屏和按鍵兩種操作方式，USB口可外接鼠標，增強了系統可靠性；
具備VGA接口，可外接投影儀，便于教學、培訓和展示；
配置延長手柄可進行側立面和頂面的連續測試；
可配多組天線，滿足不同檢測場合下的要求；
天線底部采用特殊的耐磨材料制成，且易于更換；
內置大容量電子硬盤，外接U盤，便于大容量存儲；
內置大容量鋰離子充電電池；
數據采集軟件全中文設計，操作簡便。
四、標準配置
500MHz天線
五、軟件界面
采集參數設置 單道波形分析 信號頻譜分析
軟件集現場數據采集和后期數據分析功能于一體，功能強大，具有數據采集的實時顯示、回放及數據存盤功能；還可進行各種信號分析處理功能，如：厚度計算、目標體定位、分層界面提取、介電常數計算，以及頻譜分析、信號濾波、偏移處理、增益處理、背景消除、疊加、希爾伯特變換、地形校正、數學運算、縱軸時深轉換等；處理結果圖像有波形堆積圖、灰度圖和彩色圖三種顯示方式。

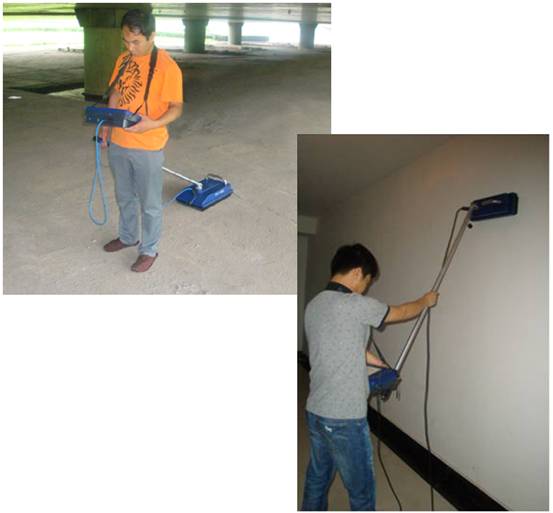

六、工作現場

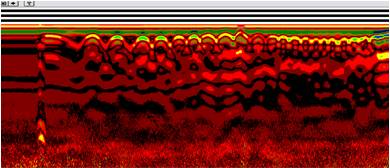

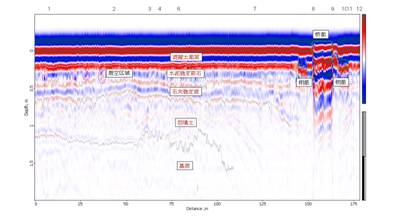

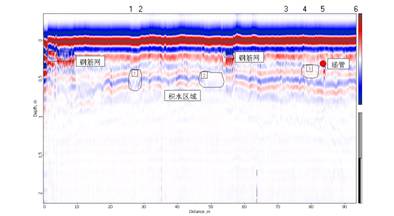

七、檢測實例
主機一體化便攜式設計、天線內置測距裝置，可單人完成測試工作；
