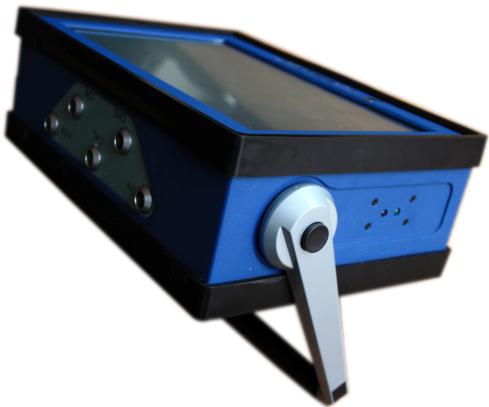

NU80多通道超聲測樁儀 |
|
----精準快速、一站式測樁
一、產品用途

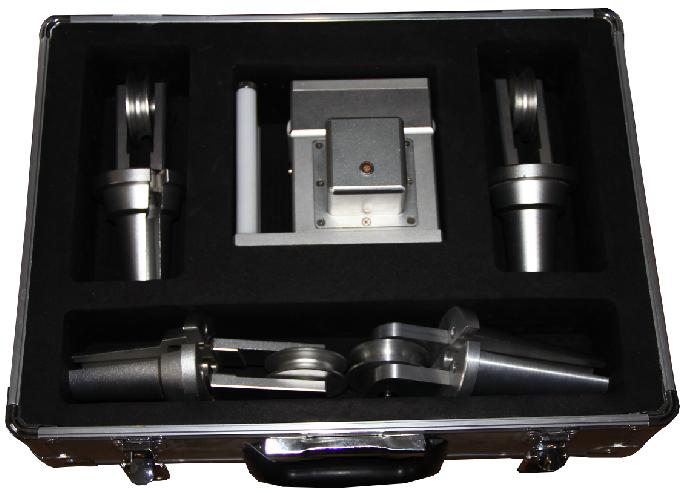

NU80多通道超聲測樁儀是一種便攜式、使用超聲透射法對混凝土基樁完整性進行檢測的專用儀器；該儀器采用多通道自發自收電路，能夠同時對多個剖面進行檢測，四只換能器放到聲測管中，一次提升最多可完成六個剖面的全組合測試，大幅提高檢測效率，大大減輕現場檢測人員的工作強度。
二、性能特點
 |
01四通道同時提升，一分鐘完成60米基樁的超聲法檢測。 |
|
02 換能器內置放大器，信號穿透力強；各通道采用不同顏色的電纜，便于區分。 |
 |
 |

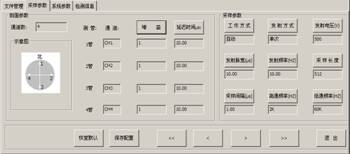

03采樣時可同時調整增益、延遲時間、高通濾波、低通濾波、發射脈寬、發射頻率和采樣間隔。 |
|
04 多剖面數據一屏顯示，波列圖、數據表、深度-曲線圖 多種顯示方式。 |
 |
三、技術指標
|
項目 技術指標 項目 技術指標 |
|
工控機 |
工業級一體化，內置式 |
發射電壓 |
500v/1000V |
|
顯示器 |
13.3寸、觸摸屏、高亮度、真彩色液晶顯示屏 |
發射脈沖 |
0.1~204.7959 us |
|
存儲器 |
256M內存 |
發射頻率 |
10hz |
|
硬盤容量 |
4G |
高通頻率 |
10HZ、2KHZ、5KHZ、10KHZ |
|
操作系統 |
Windows XPE |
低通頻率 |
30KHZ、60 KHZ、150 KHZ、300KHZ |
|
外接電源 |
12V |
采樣間隔 |
0.1 ~ 3276.8 us |
|
工作時間 |
5小時以上 |
采樣長度 |
512、1024、2048 |
|
通道數 |
4通道、3通道、2通道通用 |
增益 |
1、2、5、10、20、50、100、200、500、1000、2000、5000、10000 |
|
觸發方式 |
單發、連發 |
延時 |
10~65535.975us |
|
|
|
